Compress CS3400iAWS 12 OR-S 12kW

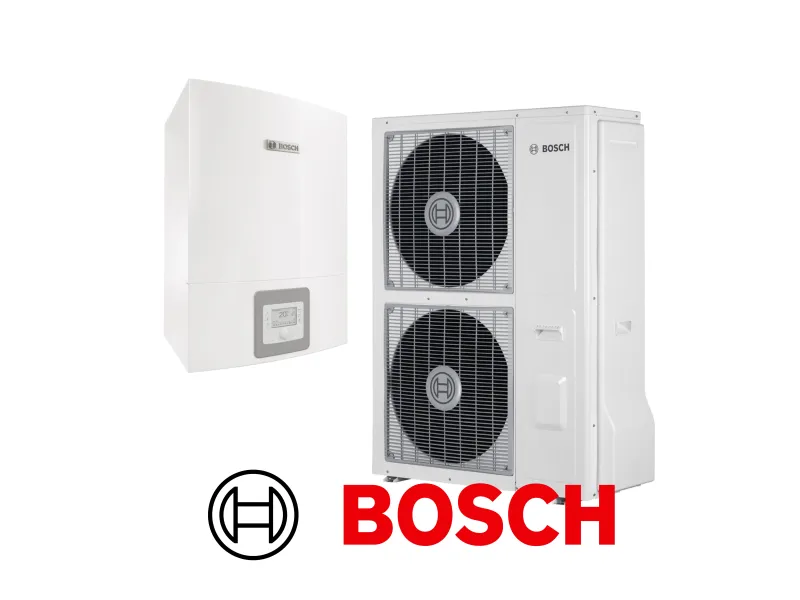

Installation de pompe à chaleur air/eau Bosch Compress CS3400iAWS 12 OR-S 12kW

pId : 516

Une pompe à chaleur en classe A+++ chauffage:
Conçue à la fois pour les constructions neuves et les rénovations, la Compress 3400 AWS produit de la chaleur, du froid et de l’eau chaude sanitaire pour votre intérieur avec un maximum de confort.

  • Technologie d’avenir offrant un maximal de confort pour le chauffage, le refroidissement et la production d’eau chaude
  • Réduisez vos coûts de chauffage avec une technologie respectueuse de l’environnement et éligible aux aides de l’État
  • Une grande modularité avec des puissances allant de 4 à 14 kW
  • Très grande efficacité énergétique grâce à la toute nouvelle technologie Inverter avec un SCOP jusqu’à 4,89 (à A7/W35) et une classe d’efficacité énergétique ErP A+++*
Un savoir-faire Européen
  • Une expérience de plus de 50 ans dans la pompe à chaleur
  • Des produits développés en Europe
  • Fabriqués dans les propres usines Bosch
  • Fabrication du ballon ECS en inox dans l'usine Bosch en Bretagne
  • Favorise des circuits d'approvisionnement courts


    Une solution idéale pour le neuf ou la rénovation basse ou moyenne température
    • Assure un confort en toutes circonstances avec un appoint électrique intégré ou en complément d'une chaudière (neuve ou existante).
    • En accord avec la RE2020 : Utilisation d'un fluide frigorifique à faible potentiel de réchauffement global (PRG) : R32
    • En accord avec la RE2020 : Optimisation de la consommation d'énergie avec la compatibilité Smart grids ready (raccordement photovoltaïque).


      • CS3400iAWS 12 OR-S
      • Puissance12 kW
      • Référence8 750 722 684
      • Données ErP *
      • Classe d'efficacité énergétique (ErP) -chauffage (35 °C / 55 °C)-A++ / A+
      • Efficacité énergétique saisonnière (EtaS) - chauffage (35 °C / 55 °C)%166 / 120
      • Classe d'efficacité énergétique (ErP) - ECS (profil de soutirage XL)-A
      • Efficacité énergétique saisonnière (EtaS) - ECS (version colonne ECS uniquement)%103
      • Puissance sonore (A7 / W55) - selon EN 12102dB(A)64
      • Performances générales
      • Puissance calorifique +7 °C / +35 °CkW12,1
      • COP +7 °C / +35 °C-4,32
      • Puissance calorifique -7 °C / +35 °CkW10
      • COP -7 °C / +35 °C-2,41
      • Temp. de départ max. - chauffage (PAC uniquement)°C60
      • Temp. de départ min. - rafraîchissement°C7
      • Plage de temp. ext. de fonctionnement - chauffage°C-20 / +45
      • Plage de temp. ext. de fonctionnement - rafraîchissement°C+10 / +46
      • Caractéristiques électriques
      • Alimentation électriquePh-V-Hz1Ph - 230V - 50Hz
      • Intensité maximaleA25
      • Divers
      • Dimensions (L x P x H)mm975 x 380 x 1262
      • Poidskg118
      • Raccordement frigorifique de l'unité extérieure"3/8" ; 5/8"
      • Données F-gaz
      • Equipement hermétiquement scellé-Non
      • Type de réfrigérant-R410a
      • Potentiel de réchauffement global (PRG)kg eq CO22088
      • Quantité de réfrigérantkg / teq CO23,2 / 6,682
      • Module hydraulique mural avec appoint électriqueAWS 14 E
      • Référence8 738 212 148
      • Compatibilité unité extérieure-12 OR-S/T
      • Puissance de l'appointkW2 / 4 / 6 / 9
      • Alimentation électrique (monophasé / triphasé)Ph - V - Hz1Ph - 230 V - 50 Hz /3Ph - 400 V - 50 Hz
      • Raccordements hydrauliques"G1
      • Hauteur manométrique disponiblekPa54
      • Dimensions (L x P x H)mm485 x 398 x 700
      • Poids netkg44
      • Raccordement frigorifique"3/8" - 5/8"
      Nos certificats de performances énergétiques sont téléchargeables sur le site : www.bosch-chauffage.fr.

      Ce produit comprend également les produits et/ou prestations suivant(e)s:


      Qté
      Désignation composant


      Référence :[ Pose_PAC_1 ]

      Forfait installation de Pompe à chaleur

      Pose et mise en service  France et Luxembourg :

      • Dépose, pose, réglage et mise en service. France et Luxembourg.
      • Montage des dossiers d'aides MaPrimRénov' et CEE pour la France le cas échéant
      • Montage des dossiers d'aides 'Klimabonus, Enoprimes, Fonds Nova Naturstroum pour le Luxembourg le cas échéant


      Accessoires nécessaires à l’installation :

      • Supports groupe extérieur
      Matériels inclus dans le forfait :
      • Tube PER / Multicouche / Cuivre
      • Vanne d’arrêt
      • Clapets anti retour
      • Purgeurs automatique
      • Groupe de charge et de sécurité
      • Raccords divers et petits consommables
      • Liaison Frigorifique isolée
      • Commande par thermostat-radio
      • Circulateur de zone
      • Vase d'expansion
      • Bouteille de mélange
      • Additif X100
      • Filtre anti-boue
      • Dégazeur à micro-bulles
      Electricité :
      • Tableau et protection électrique individuelle
      Main d'œuvre :
      • Vidange du circuit de chauffage
      • Désembouage du circuit radiateur ou plancher chauffant et remplissage avec additif
      • Démontage de l'ancien système de chauffage (Chaudière, pompe à chaleur)
      • Enlèvement et recyclage de l'ancien système de chauffage (Sur demande du client)
      • Perçage des différents murs (épaisseur maxi 35cm)
      • Pose du groupe extérieur
      • Fixation et installation du module extérieur / intérieur
      • Passage des liaisons (hydrauliques et frigorifiques)
      • Découpe et repiquage sur installation de chauffage
      • Pose des différents éléments nécessaires au fonctionnement de l’installation
      • Raccordement (Hydraulique, frigorifique et électrique)
      • Mise en eau
      • Rebouchage murs et cloisons (enduit, mousse expansive, isolant)
      • Intervention de nos techniciens sans sous traitance.
      • Employé agréé qualipac + employé plomberie / électricité.
      Mise en service :
      • Contrôle général de l’installation
      • Contrôle du circuit électrique (Bon serrage des câbles, conformité de l’installation)
      • Contrôle du circuit hydraulique (Vérification de la pression et du débit d’eau)
      • Contrôle de l’étanchéité du circuit frigorifique (mise sous pression, tirage au vide)
      • Contrôle du bon fonctionnement de la régulation
      • Mesure des températures d’échanges
      • Mise en route de l’installation et contrôle du bon fonctionnement
      • Réglage des paramètres d’utilisation
      • Rappel des fonctions utilisateurs
      Non compris dans le forfait :
      • Fourniture et installation de pompe de relevage (option à cocher)
      • Réalisation de saignées pour dissimuler les liaisons (option sur devis)
      • Perçage de murs spécifiques (épaisseur, murs en paille, ...)
      • Déplacement d'encombrant
      • Création de tranchée
      La liste des matériels et accessoires est donnée à titre indicatif. Si l’installation ne nécessite pas certains de ces éléments cités ci-dessus cette liste n'est pas contractuelle et ne feront pas l'objet de retour ou de du.

      Par la présente liste, le client est assuré de la mise en place des éléments nécessaires à l’installation d’une pompe à chaleur. Selon les référentiels Qualipac et les recommandations fabricants.

      Toute intervention sur le portage de la connexion internet et / ou du routeur fera l'objet d'un devis (Windows 10 minimum requis)

      Pour toutes demandes hors « forfait » nos techniciens établiront un devis au client.



      Référence :[ MES ]

      Validation technique à domicile

      VALIDATION TECHNIQUE D'INSTALLATION DE POMPE A CHALEUR

      Validation technique d'un technicien avec  déplacement sur site.

      Analyse de documents, photos et visite du site :

      • Vérification du type de chauffage existant (chaudière, poêle à bois, etc.).
      • Vérification de l’isolation de la maison.
      • Vérification de l’accès à la chaufferie.
      • Vérification de l’état du tableau électrique (présence de protection, etc.) et du type d’abonnement (triphasé, monophasé).
      Calcul des déperditions de la maison avec deux méthodes :
      • Calcul avec la consommation du client.
      • Calcul avec les surfaces et le type d’isolation.
      • Dimensionnement de la pompe à chaleur.
      • Choix du type de fonctionnement (relève de chaudière ou intégralité de chauffage)
      • Implantation des unités intérieures/extérieures sur le plan de la maison.
      • Rédaction du détail technique récapitulant le détail du matériel installé, les étapes de l’installation, les informations importantes pour le client (augmentation abonnement électrique, etc.).
      • Annotation des éléments principaux sur le document VT (type de produit, puissance, etc.).
      Le document VT est transmis à nos équipes  d'installateurs.
      • Préparation de la commande du matériel qui sera transmis au fournisseur.
      • Mise en forme du dossier client dans le serveur (création de sous dossier, rangement des documents)
      • Envoi du retour technique au client par mail (avec photomontage si besoin, plan, documentation du matériel, etc.).
