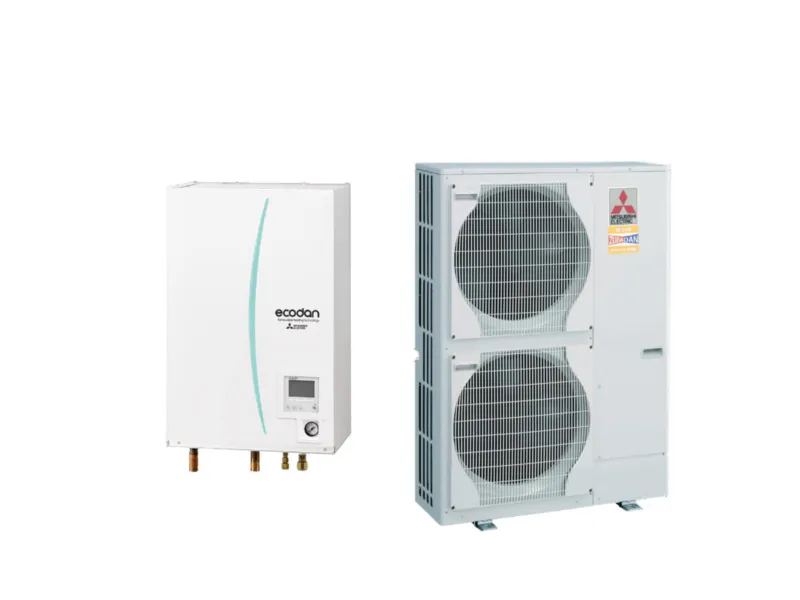

Pompe à chaleur chauffage seul split MITSUBISHI ECODAN 11 ZUBADAN.
- Modèle ZUBADAN 11 kW
- ID Produit 1
Prix détaillé
Aides déductibles
- Puissance nominale 11,20kW, (variable de 5.53 à 14.82 KW)
- Chauffage garanti jusqu'à -28°C avec 100% de la capacité de chauffage jusqu'à -15°C
- Température d'alimentation maxi de l'eau : 60°C
- La technologie Zubadan garantie une montée en température rapide adaptée aux climats très froid,
- Équipement parfaitement apte à toute fonction de chauffage principal
- Valeurs SCOP optimisées conformément à la directive ErP
 |
||
| Puissance (1) (+7°C ext, 35°C eau) min - nom - max | kW | 5,53 – 11,20 – 14,82 |
| Puissance absorbée (1) (+7°C ext, 35°C eau) | kW | 2,51 |
| COP (1) (+7°C ext, 35°C eau, selon EN14511) | - | 4,46 |
| Rendement saisonnier (ηs) (2)/ SCOP (35°C eau) | % / - | 167 / 4,24  |
| Rendement saisonnier (ηs) (2) / SCOP (55°C eau) | % / - | 128 / 3,28 |
| Puissance (-7°C ext, 35°C eau) / (-7°C ext, 45°C eau) | kW | 11,20 / 11,20 |
| Puissance (-15°C ext, 35°C eau) / (-15°C ext, 45°C eau) | kW | 11,20 / 11,20 |
| Plage fonctionnement garantie (T° ext) | °C | -28 / +35 |
| Température de départ d’eau maximum | °C | +60 |
| Module hydraulique | EHSC-VM6C | |
| Dimensions Hauteur x Largeur x Profondeur | mm | 800 x 530 x 360 |
| Puissance acoustique (3) / Pression acoustique à 1m (4) | dB(A) | 40 / 28 |
| Poids net à vide | kg | 49 |
| Volume du vase d’expansion | l | 10 |
| Appoint électrique | kW | 2+4 / 3 étages |
| Unité extérieure | PUHZ-SHW112VHA | |
| Dimensions Hauteur x Largeur x Profondeur | mm | 1350 x 950 x 360 |
| Puissance acoustique (3) / Pression acoustique à 1m (4) | dB(A) | 70 / 52 |
| Poids net | 120 | 120 |
| Données frigorifiques | ||
| Diamètre liquide / Diamètre gaz | Pouce | 3/8 Flare – 5/8 Flare |
| Longueur mini / longueur maxi / dénivelé maxi | m | 2 / 75 / 30 |
| Fluide / Longueur préchargée / Précharge | - / m / kg | R410A / 30 / 5,5 |
| PRP (Pouvoir de Réchauffement Planétaire) / Tonne équivalent C02 | - / t | 2088 / 11,49 |
| Données hydrauliques | ||
| Débit d’eau minimum / nominal | l/min | 14,4 / 27,7 |
| Diamètre départ / retour circuit chauffage | mm | 28 / 28 |
| Données électriques | ||
| Type alimentation électrique | V~50Hz | 230V – 1P+N+T |
| Calibre disjoncteur unité extérieure | A | 40 / 32 |
(1) Selon EN14511:2013, prenant en compte les dégivrages le cas échéant. (2) Selon directive Eco-design 2009/125/EC et règlements ErP lot1 813/2013 et étiquetage lot 1 811/2013 . (3) à 1 m en double chambre réverbérante, à +7°C extérieur et 55°C de température de départ d’eau, selon EN12102. (4) A 1 m en chambre anéchoïque. (5) Le volume d’eau interne présent dans les modules hydrauliques peut être pris en compte dans le volume total d’eau minimum du circuit primaire requis. nc : non communiqué, nous contacter.
Cette méthode de dimensionnement est une approche simplifiée basée sur l'expérience terrain de Mon Énergie. Elle ne remplace en aucun cas une étude thermique réglementaire (NF EN 12831) réalisée par un bureau d'études certifié. Les résultats sont donnés à titre indicatif et n'engagent pas la responsabilité de Mon Énergie.
📊 Principe général
La méthode Mon Énergie (anciennement mon-energie0) est une approche de dimensionnement des PAC basée sur la déperdition thermique du bâtiment, calculée à partir de la consommation réelle de chauffage et des données météorologiques locales.
🔢 Ordre des calculs
1. Tbase — Norme NF EN 12831
Température extérieure de base fixée par département (tableau D.1a)
Ex. Bas-Rhin : −15°C (corrigé de l'altitude si > 200 m)
→ Détermine la rigueur climatique locale, point de départ de tout le calcul
2. DJU réel (Degrés Jours Unifiés)
Calculé sur la période de chauffe avec les données Open-Meteo réelles
DJU = Σ max(0, 18°C − Tmoy) du 01/10 au 20/05
Source : Open-Meteo (cache 7j)
DJU = —
3. Gterrain — Déperdition
Déduit de la consommation réelle et du DJU
G = (Conso × 1000 × η) / (24 × DJU × Volume)
η = rendement : 1.0 (élec), 0.85 (gaz), 0.90 (fioul), 0.75 (bois)
Gterrain = — W/m³·K
4. Pterrain — Ajustement à Tbase
P = G × Vol × (Tconsigne − Tbase) / 1000
Pterrain = — kW
5. Dimensionnement QualiPAC
La puissance Pterrain sert à sélectionner une PAC dont la courbe couvre 80–100% des besoins à Tbase.
DJU = Σ max(0, 18°C − T_moy_j)
Somme des écarts entre 18°C et la température moyenne journalière, sur la période de chauffe.
Période : —
DJU estimé : —
T_bivalence = intersection courbe besoins / courbe PAC
En dessous de cette température, la PAC ne couvre plus la totalité des besoins : l'appoint électrique prend le relais.
T_bivalence : — °C
P_bivalence : — kW
Températures
Déperdition : — kW
T° base : — °C
⚠️ Bivalence
—
Aides financières estimées
Montants des aides par zone et surface
| Zone | Classe | Surface | MPR | CEE | Total |
|---|---|---|---|---|---|
| H1 | BLEU | < 70 m² | 5 000 | 4 095 | 9 095 |
| H1 | BLEU | 70-90 m² | 5 000 | 5 733 | 10 733 |
| H1 | BLEU | > 90 m² | 5 000 | 8 190 | 13 190 |
| H1 | JAUNE | < 70 m² | 4 000 | 4 095 | 8 095 |
| H1 | JAUNE | 70-90 m² | 4 000 | 5 733 | 9 733 |
| H1 | JAUNE | > 90 m² | 4 000 | 8 190 | 12 190 |
| H1 | VIOLET | < 70 m² | 3 000 | 2 424 | 5 424 |
| H1 | VIOLET | 70-90 m² | 3 000 | 3 394 | 6 394 |
| H1 | VIOLET | > 90 m² | 3 000 | 4 848 | 7 848 |
| H1 | ROSE | < 70 m² | — | 2 424 | 2 424 |
| H1 | ROSE | 70-90 m² | — | 3 394 | 3 394 |
| H1 | ROSE | > 90 m² | — | 4 848 | 4 848 |
| H2 | BLEU | < 70 m² | 5 000 | 3 413 | 8 413 |
| H2 | BLEU | 70-90 m² | 5 000 | 4 778 | 9 778 |
| H2 | BLEU | > 90 m² | 5 000 | 6 825 | 11 825 |
| H2 | JAUNE | < 70 m² | 4 000 | 3 413 | 7 413 |
| H2 | JAUNE | 70-90 m² | 4 000 | 4 778 | 8 778 |
| H2 | JAUNE | > 90 m² | 4 000 | 6 825 | 10 825 |
| H2 | VIOLET | < 70 m² | 3 000 | 2 020 | 5 020 |
| H2 | VIOLET | 70-90 m² | 3 000 | 2 828 | 5 828 |
| H2 | VIOLET | > 90 m² | 3 000 | 4 040 | 7 040 |
| H2 | ROSE | < 70 m² | — | 2 020 | 2 020 |
| H2 | ROSE | 70-90 m² | — | 2 828 | 2 828 |
| H2 | ROSE | > 90 m² | — | 4 040 | 4 040 |
| H3 | BLEU | < 70 m² | 5 000 | 2 389 | 7 389 |
| H3 | BLEU | 70-90 m² | 5 000 | 3 344 | 8 344 |
| H3 | BLEU | > 90 m² | 5 000 | 4 778 | 9 778 |
| H3 | JAUNE | < 70 m² | 4 000 | 2 389 | 6 389 |
| H3 | JAUNE | 70-90 m² | 4 000 | 3 344 | 7 344 |
| H3 | JAUNE | > 90 m² | 4 000 | 4 778 | 8 778 |
| H3 | VIOLET | < 70 m² | 3 000 | 1 414 | 4 414 |
| H3 | VIOLET | 70-90 m² | 3 000 | 1 980 | 4 980 |
| H3 | VIOLET | > 90 m² | 3 000 | 2 828 | 5 828 |
| H3 | ROSE | < 70 m² | — | 1 414 | 1 414 |
| H3 | ROSE | 70-90 m² | — | 1 980 | 1 980 |
| H3 | ROSE | > 90 m² | — | 2 828 | 2 828 |
