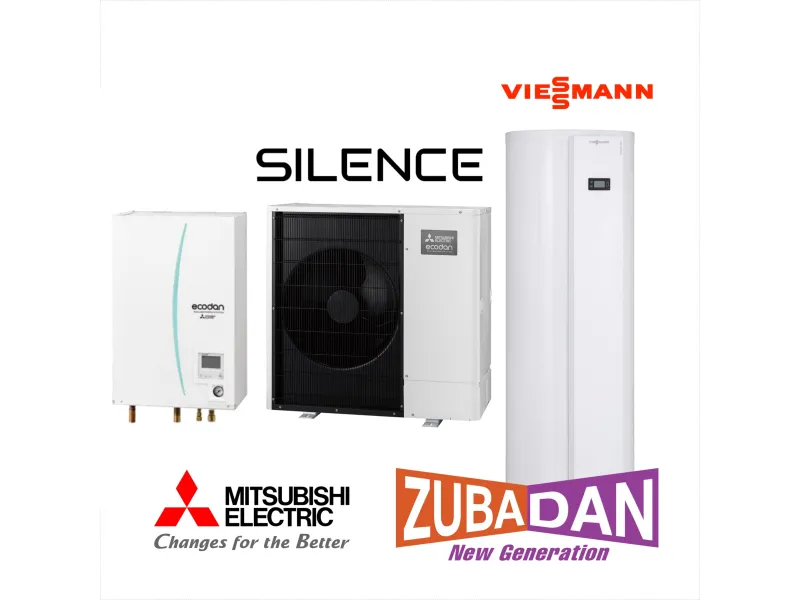

Installation de Pompe à chaleur Mitsubishi ECODAN Hydrobox 11 ZUBADAN + Ballon thermodynamique Vitoca 060- 254 litres
PUHZ-SHW112VHA / EHSC-VM6C + Vitocal 060 -254
Installation de Pompe à chaleur Mitsubishi ECODAN Hydrobox 11 ZUBADAN + Ballon thermodynamique Vitoca 060- 254 litres
pId : 17
- Description
- Prospectus Vitocal 060 A
- Brochure Ecodan Split
- Notice utilisation Ecodan hydrobox et duo
- Caractéristiques
- Avis
Installation de Pompe à chaleur Mitsubishi ECODAN Hydrobox 11 ZUBADAN + Ballon thermodynamique Vitoca 060- 254 litres
Composition détaillé :
Qté
Désignation composant
1 x
1 x
Référence :[ ZUBADAN 11 kW ]
Pompe à chaleur chauffage seul split MITSUBISHI ECODAN 11 ZUBADAN.Pompe à chaleur chauffage seul split MITSUBISHI ECODAN 11 ZUBADAN.
- Puissance nominale 11,20kW, (variable de 5.53 à 14.82 KW)
- Chauffage garanti jusqu'à -28°C avec 100% de la capacité de chauffage jusqu'à -15°C
- Température d'alimentation maxi de l'eau : 60°C
- La technologie Zubadan garantie une montée en température rapide adaptée aux climats très froid,
- Équipement parfaitement apte à toute fonction de chauffage principal
- Valeurs SCOP optimisées conformément à la directive ErP
Puissance (1) (+7°C ext, 35°C eau) min - nom - max | kW | 5,53 – 11,20 – 14,82 |
Puissance absorbée (1) (+7°C ext, 35°C eau) | kW | 2,51 |
COP (1) (+7°C ext, 35°C eau, selon EN14511) | - | 4,46 |
Rendement saisonnier (ηs) (2)/ SCOP (35°C eau) | % / - | 167 / 4,24 |
Rendement saisonnier (ηs) (2) / SCOP (55°C eau) | % / - | 128 / 3,28 |
Puissance (-7°C ext, 35°C eau) / (-7°C ext, 45°C eau) | kW | 11,20 / 11,20 |
Puissance (-15°C ext, 35°C eau) / (-15°C ext, 45°C eau) | kW | 11,20 / 11,20 |
Plage fonctionnement garantie (T° ext) | °C | -28 / +35 |
Température de départ d’eau maximum | °C | +60 |
Module hydraulique | EHSC-VM6C | |
Dimensions Hauteur x Largeur x Profondeur | mm | 800 x 530 x 360 |
Puissance acoustique (3) / Pression acoustique à 1m (4) | dB(A) | 40 / 28 |
Poids net à vide | kg | 49 |
Volume du vase d’expansion | l | 10 |
Appoint électrique | kW | 2+4 / 3 étages |
Unité extérieure | PUHZ-SHW112VHA | |
Dimensions Hauteur x Largeur x Profondeur | mm | 1350 x 950 x 360 |
Puissance acoustique (3) / Pression acoustique à 1m (4) | dB(A) | 70 / 52 |
Poids net | 120 | 120 |
Données frigorifiques | ||
Diamètre liquide / Diamètre gaz | Pouce | 3/8 Flare – 5/8 Flare |
Longueur mini / longueur maxi / dénivelé maxi | m | 2 / 75 / 30 |
Fluide / Longueur préchargée / Précharge | - / m / kg | R410A / 30 / 5,5 |
PRP (Pouvoir de Réchauffement Planétaire) / Tonne équivalent C02 | - / t | 2088 / 11,49 |
Données hydrauliques | ||
Débit d’eau minimum / nominal | l/min | 14,4 / 27,7 |
Diamètre départ / retour circuit chauffage | mm | 28 / 28 |
Données électriques | ||
Type alimentation électrique | V~50Hz | 230V – 1P+N+T |
Calibre disjoncteur unité extérieure | A | 40 / 32 |
(1) Selon EN14511:2013, prenant en compte les dégivrages le cas échéant. (2) Selon directive Eco-design 2009/125/EC et règlements ErP lot1 813/2013 et étiquetage lot 1 811/2013 . (3) à 1 m en double chambre réverbérante, à +7°C extérieur et 55°C de température de départ d’eau, selon EN12102. (4) A 1 m en chambre anéchoïque. (5) Le volume d’eau interne présent dans les modules hydrauliques peut être pris en compte dans le volume total d’eau minimum du circuit primaire requis. nc : non communiqué, nous contacter.
1 x
1 x
Référence :[ Vitocal 060 - 254 ]
Ballon thermodynamique VITOCAL 060-A pour installation sur air extérieur ou air ambiant 254 litresBallon thermodynamique pour installation sur air extérieur ou air ambiant
- Mise en service facile avec une unité préassemblée et des commandes préréglées
- Niveau sonore comparable à un appareil ménager
- Module de commande intuitif et facile à utiliser
- Chauffage de l’eau jusqu‘à 62°C via la pompe à chaleur et fonctionnement jusqu‘à une température extérieure de -5°C
- Fonction Boost : eau chaude sanitaire rapidement disponible grâce à l‘enclenchement de la résistance électrique
- Fonction Smart : production de l‘eau chaude sanitaire en fonction des habitudes de consommation journalières de l‘usager garantissant un maximum de confort et d‘économies
- Fonction Night : mode maximisant le fonctionnement en heures creuses et conforme au Titre V de la RT 2012 permettant d‘optimiser le calcul réglementaire
- SmartGrid : compatible avec l’autoconsommation de courant photovoltaïque
- VITOCAL
- Capacité du ballon d’eau chaude sanitairel254
- Puissance électrique maxi absorbée (à 55°C)kW2,25
- Type alimentation électriqueV~50Hz230V – 1P+N+T
- Type d'appoint Appoint électrique
- Poids à videkg110
- Dimensions Diamètre (Ø) x Profondeur x HauteurmmØ631 x 734 x 1755
- COP e (en air ambiant à 15°C)* 3,5
- Puissance acoustique air ambiant / air extérieurdB(A)50 / 56
- Temps de chauffe (th) (en air ambiant à 15°C) 7h45
- COP pivot RT 2012 (en air extérieur) 3,42
- Classe d’efficacité énergétique A+
- Indice d’efficacité énergétique 149
**En fonctionnement sur air ambiant
1 x
1 x
Référence :[ Pose_PAC_1 ]
Forfait installation de Pompe à chaleurPose et mise en service France et Luxembourg :
- Dépose, pose, réglage et mise en service. France et Luxembourg.
- Montage des dossiers d'aides MaPrimRénov' et CEE pour la France le cas échéant
- Montage des dossiers d'aides 'Klimabonus, Enoprimes, Fonds Nova Naturstroum pour le Luxembourg le cas échéant
Accessoires nécessaires à l’installation :
- Supports groupe extérieur
- Tube PER / Multicouche / Cuivre
- Vanne d’arrêt
- Clapets anti retour
- Purgeurs automatique
- Groupe de charge et de sécurité
- Raccords divers et petits consommables
- Liaison Frigorifique isolée
- Commande par thermostat-radio
- Circulateur de zone
- Vase d'expansion
- Bouteille de mélange
- Additif X100
- Filtre anti-boue
- Dégazeur à micro-bulles
- Tableau et protection électrique individuelle
- Vidange du circuit de chauffage
- Désembouage du circuit radiateur ou plancher chauffant et remplissage avec additif
- Démontage de l'ancien système de chauffage (Chaudière, pompe à chaleur)
- Enlèvement et recyclage de l'ancien système de chauffage (Sur demande du client)
- Perçage des différents murs (épaisseur maxi 35cm)
- Pose du groupe extérieur
- Fixation et installation du module extérieur / intérieur
- Passage des liaisons (hydrauliques et frigorifiques)
- Découpe et repiquage sur installation de chauffage
- Pose des différents éléments nécessaires au fonctionnement de l’installation
- Raccordement (Hydraulique, frigorifique et électrique)
- Mise en eau
- Rebouchage murs et cloisons (enduit, mousse expansive, isolant)
- Intervention de nos techniciens sans sous traitance.
- Employé agréé qualipac + employé plomberie / électricité.
- Contrôle général de l’installation
- Contrôle du circuit électrique (Bon serrage des câbles, conformité de l’installation)
- Contrôle du circuit hydraulique (Vérification de la pression et du débit d’eau)
- Contrôle de l’étanchéité du circuit frigorifique (mise sous pression, tirage au vide)
- Contrôle du bon fonctionnement de la régulation
- Mesure des températures d’échanges
- Mise en route de l’installation et contrôle du bon fonctionnement
- Réglage des paramètres d’utilisation
- Rappel des fonctions utilisateurs
- Fourniture et installation de pompe de relevage (option à cocher)
- Réalisation de saignées pour dissimuler les liaisons (option sur devis)
- Perçage de murs spécifiques (épaisseur, murs en paille, ...)
- Déplacement d'encombrant
- Création de tranchée
Par la présente liste, le client est assuré de la mise en place des éléments nécessaires à l’installation d’une pompe à chaleur. Selon les référentiels Qualipac et les recommandations fabricants.
Toute intervention sur le portage de la connexion internet et / ou du routeur fera l'objet d'un devis (Windows 10 minimum requis)
Pour toutes demandes hors « forfait » nos techniciens établiront un devis au client.
1 x
1 x
Référence :[ MES ]
Validation technique à domicileVALIDATION TECHNIQUE D'INSTALLATION DE POMPE A CHALEUR
Validation technique d'un technicien avec déplacement sur site.
Analyse de documents, photos et visite du site :
- Vérification du type de chauffage existant (chaudière, poêle à bois, etc.).
- Vérification de l’isolation de la maison.
- Vérification de l’accès à la chaufferie.
- Vérification de l’état du tableau électrique (présence de protection, etc.) et du type d’abonnement (triphasé, monophasé).
- Calcul avec la consommation du client.
- Calcul avec les surfaces et le type d’isolation.
- Dimensionnement de la pompe à chaleur.
- Choix du type de fonctionnement (relève de chaudière ou intégralité de chauffage)
- Implantation des unités intérieures/extérieures sur le plan de la maison.
- Rédaction du détail technique récapitulant le détail du matériel installé, les étapes de l’installation, les informations importantes pour le client (augmentation abonnement électrique, etc.).
- Annotation des éléments principaux sur le document VT (type de produit, puissance, etc.).
- Préparation de la commande du matériel qui sera transmis au fournisseur.
- Mise en forme du dossier client dans le serveur (création de sous dossier, rangement des documents)
- Envoi du retour technique au client par mail (avec photomontage si besoin, plan, documentation du matériel, etc.).
Usage | |
Usages | Chauffage et Eau Chaude Sanitaire |
Puissances | |
Puissance nominale | 11.2 kW |
Températures | |
Température d'eau | 60°C |
Température extérieure minimale | -28°C |
COP Saisonniers | |
SCOP 35° | 4.240 |
SCOP 55° | 3.280 |
Type de courant | |
Type de courant | 220V (Monophasé) |
