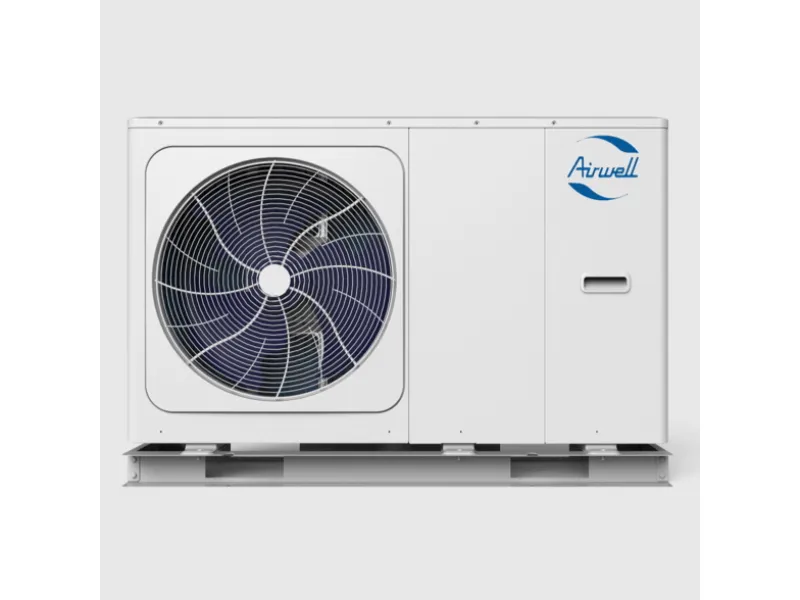

Installation de Pompe à chaleur (PAC ) Air/Eau Wellea Monobloc AW-WHPMA 04-H91
- Modèle Wellea Monobloc AW-WHPMA 04-H91
- ID Produit 373
Prix détaillé
Aides déductibles
Chauffage/Rafraîchissement
Eau chaude
La pompe à chaleur Wellea Monobloc est une solution tout-en-1 pour la maison qui gère l’eau chaude, le chauffage et le rafraîchissement. Avec une seule unité extérieure, Wellea Monoloc s’intègre facilement là où vous en avez besoin et s’adapte à tous les émetteurs de votre maison : plancher chauffant, radiateurs ou ventilateur-convecteurs.
- AIRWELL Wellea Monobloc AW-WHPMA 04-H91
- Code 7HP061075
- MODE CHAUFFAGE
Air 7 °C Eau 30/35 °C- Puissance calorifiquekW4,2
- Puissance absorbéekW0,82
- COP 5,1
Air -7 °C Eau 30/35 °C- Puissance calorifiquekW4,7
- Puissance absorbéekW1,52
- COP 3,1
Air +7 °C Eau 40/45 °C- Puissance calorifiquekW4,3
- Puissance absorbéekW1,13
- COP 2,7
Air +7 °C Eau 47/55 °C- Puissance calorifiquekW4,4
- Puissance absorbéekW1,49
- COP 2,95
- MODE REFROIDISSEMENT
Air 35 °C Eau 12/7 °C- Puissance frigorifiquekW4,7
- Puissance absorbéekW1,36
- EER 3,45
Air 35 °C Eau 23/18 °C- Puissance frigorifiquekW4,5
- Puissance absorbéekW0,82
- EER 5,5
- PERFORMANCES
Classe énergétique (climat tempéré)- Sortie d’eau à 35°classe A+++
- Sortie d’eau a 55°Cclasse A++
Efficacité saisonnière (climat tempéré)- Sortie d’eau à 35°C 191
- Sortie d’eau à 55°C 130
SCOP (climat tempéré)- Sortie d’eau a 35°C 4,85
- Sortie d’eau a 55°C 3,31
- Puissance acoustique dB(A)55
- Pression acoustique a 1mdB(A)45
- PLAGES DE FONCTIONNEMENT Température d’air extérieur
- Refroidissement°C-5/43
- Chauffage°C-25/35
- ECS°C-25/43
- ALIMENTATION
- Phase/Tension/Fréquence1P/220-240V/50Hz
- Résistance électrique d’appointkW0
- Protection électriqueA12
- INSTALLATIONS ET AUTRES
- Débit d’airm³/h2770
- Réfrigérant : Type/PRP R32/675
- Chargekg1,4
- Dimensions de l’unitémm1295x792x429
- Dimensions de l’emballage (LxHxP)mm1375x965x475
- Poids net/Poids avec l’emballagekg98/121
- Diamètre entre/sortie d’eau pouces poucesR1”
Cette méthode de dimensionnement est une approche simplifiée basée sur l'expérience terrain de Mon Énergie. Elle ne remplace en aucun cas une étude thermique réglementaire (NF EN 12831) réalisée par un bureau d'études certifié. Les résultats sont donnés à titre indicatif et n'engagent pas la responsabilité de Mon Énergie.
📊 Principe général
La méthode Mon Énergie (anciennement mon-energie0) est une approche de dimensionnement des PAC basée sur la déperdition thermique du bâtiment, calculée à partir de la consommation réelle de chauffage et des données météorologiques locales.
🔢 Ordre des calculs
1. Tbase — Norme NF EN 12831
Température extérieure de base fixée par département (tableau D.1a)
Ex. Bas-Rhin : −15°C (corrigé de l'altitude si > 200 m)
→ Détermine la rigueur climatique locale, point de départ de tout le calcul
2. DJU réel (Degrés Jours Unifiés)
Calculé sur la période de chauffe avec les données Open-Meteo réelles
DJU = Σ max(0, 18°C − Tmoy) du 01/10 au 20/05
Source : Open-Meteo (cache 7j)
DJU = —
3. Gterrain — Déperdition
Déduit de la consommation réelle et du DJU
G = (Conso × 1000 × η) / (24 × DJU × Volume)
η = rendement : 1.0 (élec), 0.85 (gaz), 0.90 (fioul), 0.75 (bois)
Gterrain = — W/m³·K
4. Pterrain — Ajustement à Tbase
P = G × Vol × (Tconsigne − Tbase) / 1000
Pterrain = — kW
5. Dimensionnement QualiPAC
La puissance Pterrain sert à sélectionner une PAC dont la courbe couvre 80–100% des besoins à Tbase.
DJU = Σ max(0, 18°C − T_moy_j)
Somme des écarts entre 18°C et la température moyenne journalière, sur la période de chauffe.
Période : —
DJU estimé : —
T_bivalence = intersection courbe besoins / courbe PAC
En dessous de cette température, la PAC ne couvre plus la totalité des besoins : l'appoint électrique prend le relais.
T_bivalence : — °C
P_bivalence : — kW
Températures
Déperdition : — kW
T° base : — °C
⚠️ Bivalence
—
Documents techniques
Aides financières estimées
Montants des aides par zone et surface
| Zone | Classe | Surface | MPR | CEE | Total |
|---|---|---|---|---|---|
| H1 | BLEU | < 70 m² | 5 000 | 4 095 | 9 095 |
| H1 | BLEU | 70-90 m² | 5 000 | 5 733 | 10 733 |
| H1 | BLEU | > 90 m² | 5 000 | 8 190 | 13 190 |
| H1 | JAUNE | < 70 m² | 4 000 | 4 095 | 8 095 |
| H1 | JAUNE | 70-90 m² | 4 000 | 5 733 | 9 733 |
| H1 | JAUNE | > 90 m² | 4 000 | 8 190 | 12 190 |
| H1 | VIOLET | < 70 m² | 3 000 | 2 424 | 5 424 |
| H1 | VIOLET | 70-90 m² | 3 000 | 3 394 | 6 394 |
| H1 | VIOLET | > 90 m² | 3 000 | 4 848 | 7 848 |
| H1 | ROSE | < 70 m² | — | 2 424 | 2 424 |
| H1 | ROSE | 70-90 m² | — | 3 394 | 3 394 |
| H1 | ROSE | > 90 m² | — | 4 848 | 4 848 |
| H2 | BLEU | < 70 m² | 5 000 | 3 413 | 8 413 |
| H2 | BLEU | 70-90 m² | 5 000 | 4 778 | 9 778 |
| H2 | BLEU | > 90 m² | 5 000 | 6 825 | 11 825 |
| H2 | JAUNE | < 70 m² | 4 000 | 3 413 | 7 413 |
| H2 | JAUNE | 70-90 m² | 4 000 | 4 778 | 8 778 |
| H2 | JAUNE | > 90 m² | 4 000 | 6 825 | 10 825 |
| H2 | VIOLET | < 70 m² | 3 000 | 2 020 | 5 020 |
| H2 | VIOLET | 70-90 m² | 3 000 | 2 828 | 5 828 |
| H2 | VIOLET | > 90 m² | 3 000 | 4 040 | 7 040 |
| H2 | ROSE | < 70 m² | — | 2 020 | 2 020 |
| H2 | ROSE | 70-90 m² | — | 2 828 | 2 828 |
| H2 | ROSE | > 90 m² | — | 4 040 | 4 040 |
| H3 | BLEU | < 70 m² | 5 000 | 2 389 | 7 389 |
| H3 | BLEU | 70-90 m² | 5 000 | 3 344 | 8 344 |
| H3 | BLEU | > 90 m² | 5 000 | 4 778 | 9 778 |
| H3 | JAUNE | < 70 m² | 4 000 | 2 389 | 6 389 |
| H3 | JAUNE | 70-90 m² | 4 000 | 3 344 | 7 344 |
| H3 | JAUNE | > 90 m² | 4 000 | 4 778 | 8 778 |
| H3 | VIOLET | < 70 m² | 3 000 | 1 414 | 4 414 |
| H3 | VIOLET | 70-90 m² | 3 000 | 1 980 | 4 980 |
| H3 | VIOLET | > 90 m² | 3 000 | 2 828 | 5 828 |
| H3 | ROSE | < 70 m² | — | 1 414 | 1 414 |
| H3 | ROSE | 70-90 m² | — | 1 980 | 1 980 |
| H3 | ROSE | > 90 m² | — | 2 828 | 2 828 |
