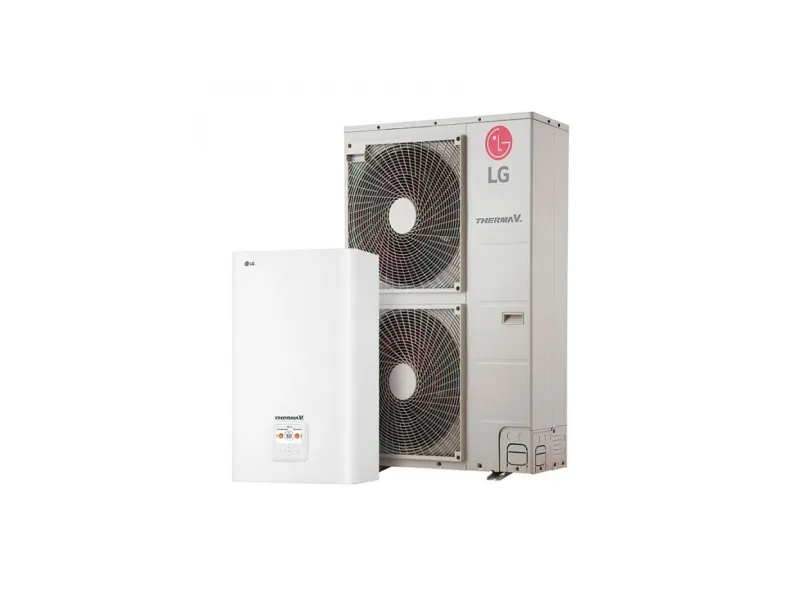

Installation de Pompe à chaleur LG THERMA V 12kW MONOPHASÉ
- Modèle THERMA V 12kW MONOPHASÉ
- ID Produit 340
Prix détaillé
Aides déductibles
LES PLUS TECHNIQUES
Flexibilité
• Souplesse des raccordements frigorifi ques :
- 30 mètres de dénivelé maximum ;
- 50 mètres de longueur maximum.
• Possibilité de raccorder des accessoires de régulation.
Simplicité d’installation
• Installation et maintenance facilitées grâce aux poignées de levage sur le groupe extérieur et sur le module hydraulique.
• Raccordements frigorifiques dans 3 directions.
• Aucun forage ni terrassement à prévoir.
LES PLUS UTILISATEUR FINAL
Performances énergétiques et économiques
• Rendement énergétique élevé : COP de 4,49 (taille 12).
Confort
• Fonctionnement garanti jusqu’à –20 °C.
• Faible encombrement du module hydraulique :similaire à celui d’une chaudière murale (rénovation).
• Mode sécurité chauffage : maintien de la température de chauffage en cas de défaillance.
• Simplicité de contrôle de toute l’installation énergétique.
- THERMA V 12kW MONOPHASÉ
- MODULE HYDRAULIQUE HN1616.NK1
- UNITÉ EXTÉRIEURE HU121.U31
- CARACTÉRISTIQUES PRINCIPALES
- Plancher Chauffant
- Puissance Chaud +7°C/+35°CkW12
- Puissance Absorbée +7°C/+35°CkW2,67
- COP +7°C/+35°C-4,49
- Label Énergétique-A
- Puissance Chaud -7°C/+35°CkW9,95
- Puissance Absorbée -7°C/+35°CkW3,96
- COP -7°C/+35°C-2,51
- Radiateur Basse Température
- Puissance Chaud +7°C/+45°CkW11
- Puissance Absorbée +7°C/+45°CkW3,28
- COP +7°C/+45°C-3,35
- Puissance Chaud -7°C/+45°CkW9,76
- Puissance Absorbée -7°C/+45°CkW4,24
- COP -7°C/+45°C-2,3
- Performances Maximales
- Puissance Chaud +7°C/+50°CkW10,3
- Puissance Absorbée +7°C/+50°CkW3,41
- COP +7°C/+50°C-2,94
- Puissance Chaud -7°C/+50°CkW9,48
- Puissance Absorbée -7°C/+50°CkW4,6
- COP -7°C/+50°C-2,06
- MODULE HYDRAULIQUEHN0914.NK1HN1616.NK1
- Niveau Sonore à 1 mdB(A)46,6
- Dimensions – HxLxPmm850x490x315
- Poids videkg54,5
- Poids en eaukg61,5
- CARACTÉRISTIQUES HYDRAULIQUES
- Contenance Vase d’expansionL
- Débit d’eau Min.~Max.m3/h0,9~6,72
- Diamètre Entrée et Sortie Circuit Chauffage – Filetage Mâlemm/(Pouce)25-25/(1-1)
- Puissance Absorbée PompeW205
- Hauteur manométrique Max.mCE7
- Commande-Filaire
- Vannes d’isolement hydraulique avec vannes de purge-Inclues
- APPOINT ÉLECTRIQUE
- Nbre d’éléments chauffants-2
- PuissancekW
- Alimentation Électrique/V/Hz230/50
- Intensité Résistance ÉlectriqueA27
- Raccordement Électrique (ligne séparée)mm²3G6
- Disjoncteur*AC32A
- UNITÉ EXTÉRIEUREHU091.U41HU141.U31
- Plage de Fonctionnement
- Temp. extérieure Min.~Max. – Chaud °C-20~+30-20~+30
- Niveau SonoredB(A)67,1
- Dimensions - HxLxPmm1380x950x400
- Poidskg105
- Débit d’Airm3/h3600
- RACCORDEMENT ÉLECTRIQUE
- Alimentation Électriqueφ/V/Hz1/230/50
- Puissance appoint électrique de série (choix lors de l’installation)kW3 ou 6
- Intensité Max. (hors appoint électrique)A25
- Disjoncteur*AD32
- Câble d’alimentation*mm²3G6
- Interconnexion Kit hydraulique / Unité extérieure*mm²4G1,5
- CARACTÉRISTIQUES FRIGORIFIQUES
- Diamètre Gaz-LiquidePouce3/8 - 5/8
- Longueur préchargéem7,5
- Longueur Min.~Max.m3~50
- Dénivelé Max.m30
- Réfrigérant-R410A
- Charge Réfrigérantg2850
- Complément de Chargeg/m60
- ACCESSOIRES OPTIONNELS
- Sonde Déportée Température Ambiante-PQRSTA0
- Carte Contact Sec Relève de Chaudière-PQDSA
Référence :[ Pose_PAC_1 ]
Forfait installation de Pompe à chaleurPose et mise en service France et Luxembourg :
- Dépose, pose, réglage et mise en service. France et Luxembourg.
- Montage des dossiers d'aides MaPrimRénov' et CEE pour la France le cas échéant
- Montage des dossiers d'aides 'Klimabonus, Enoprimes, Fonds Nova Naturstroum pour le Luxembourg le cas échéant
Accessoires nécessaires à l’installation :
- Supports groupe extérieur
- Tube PER / Multicouche / Cuivre
- Vanne d’arrêt
- Clapets anti retour
- Purgeurs automatique
- Groupe de charge et de sécurité
- Raccords divers et petits consommables
- Liaison Frigorifique isolée
- Commande par thermostat-radio
- Circulateur de zone
- Vase d'expansion
- Bouteille de mélange
- Additif X100
- Filtre anti-boue
- Dégazeur à micro-bulles
- Tableau et protection électrique individuelle
- Vidange du circuit de chauffage
- Désembouage du circuit radiateur ou plancher chauffant et remplissage avec additif
- Démontage de l'ancien système de chauffage (Chaudière, pompe à chaleur)
- Enlèvement et recyclage de l'ancien système de chauffage (Sur demande du client)
- Perçage des différents murs (épaisseur maxi 35cm)
- Pose du groupe extérieur
- Fixation et installation du module extérieur / intérieur
- Passage des liaisons (hydrauliques et frigorifiques)
- Découpe et repiquage sur installation de chauffage
- Pose des différents éléments nécessaires au fonctionnement de l’installation
- Raccordement (Hydraulique, frigorifique et électrique)
- Mise en eau
- Rebouchage murs et cloisons (enduit, mousse expansive, isolant)
- Intervention de nos techniciens sans sous traitance.
- Employé agréé qualipac + employé plomberie / électricité.
- Contrôle général de l’installation
- Contrôle du circuit électrique (Bon serrage des câbles, conformité de l’installation)
- Contrôle du circuit hydraulique (Vérification de la pression et du débit d’eau)
- Contrôle de l’étanchéité du circuit frigorifique (mise sous pression, tirage au vide)
- Contrôle du bon fonctionnement de la régulation
- Mesure des températures d’échanges
- Mise en route de l’installation et contrôle du bon fonctionnement
- Réglage des paramètres d’utilisation
- Rappel des fonctions utilisateurs
- Fourniture et installation de pompe de relevage (option à cocher)
- Réalisation de saignées pour dissimuler les liaisons (option sur devis)
- Perçage de murs spécifiques (épaisseur, murs en paille, ...)
- Déplacement d'encombrant
- Création de tranchée
Par la présente liste, le client est assuré de la mise en place des éléments nécessaires à l’installation d’une pompe à chaleur. Selon les référentiels Qualipac et les recommandations fabricants.
Toute intervention sur le portage de la connexion internet et / ou du routeur fera l'objet d'un devis (Windows 10 minimum requis)
Pour toutes demandes hors « forfait » nos techniciens établiront un devis au client.
Référence :[ MES ]
Validation technique à domicileVALIDATION TECHNIQUE D'INSTALLATION DE POMPE A CHALEUR
Validation technique d'un technicien avec déplacement sur site.
Analyse de documents, photos et visite du site :
- Vérification du type de chauffage existant (chaudière, poêle à bois, etc.).
- Vérification de l’isolation de la maison.
- Vérification de l’accès à la chaufferie.
- Vérification de l’état du tableau électrique (présence de protection, etc.) et du type d’abonnement (triphasé, monophasé).
- Calcul avec la consommation du client.
- Calcul avec les surfaces et le type d’isolation.
- Dimensionnement de la pompe à chaleur.
- Choix du type de fonctionnement (relève de chaudière ou intégralité de chauffage)
- Implantation des unités intérieures/extérieures sur le plan de la maison.
- Rédaction du détail technique récapitulant le détail du matériel installé, les étapes de l’installation, les informations importantes pour le client (augmentation abonnement électrique, etc.).
- Annotation des éléments principaux sur le document VT (type de produit, puissance, etc.).
- Préparation de la commande du matériel qui sera transmis au fournisseur.
- Mise en forme du dossier client dans le serveur (création de sous dossier, rangement des documents)
- Envoi du retour technique au client par mail (avec photomontage si besoin, plan, documentation du matériel, etc.).
Cette méthode de dimensionnement est une approche simplifiée basée sur l'expérience terrain de Mon Énergie. Elle ne remplace en aucun cas une étude thermique réglementaire (NF EN 12831) réalisée par un bureau d'études certifié. Les résultats sont donnés à titre indicatif et n'engagent pas la responsabilité de Mon Énergie.
📊 Principe général
La méthode Mon Énergie (anciennement mon-energie0) est une approche de dimensionnement des PAC basée sur la déperdition thermique du bâtiment, calculée à partir de la consommation réelle de chauffage et des données météorologiques locales.
🔢 Ordre des calculs
1. Tbase — Norme NF EN 12831
Température extérieure de base fixée par département (tableau D.1a)
Ex. Bas-Rhin : −15°C (corrigé de l'altitude si > 200 m)
→ Détermine la rigueur climatique locale, point de départ de tout le calcul
2. DJU réel (Degrés Jours Unifiés)
Calculé sur la période de chauffe avec les données Open-Meteo réelles
DJU = Σ max(0, 18°C − Tmoy) du 01/10 au 20/05
Source : Open-Meteo (cache 7j)
DJU = —
3. Gterrain — Déperdition
Déduit de la consommation réelle et du DJU
G = (Conso × 1000 × η) / (24 × DJU × Volume)
η = rendement : 1.0 (élec), 0.85 (gaz), 0.90 (fioul), 0.75 (bois)
Gterrain = — W/m³·K
4. Pterrain — Ajustement à Tbase
P = G × Vol × (Tconsigne − Tbase) / 1000
Pterrain = — kW
5. Dimensionnement QualiPAC
La puissance Pterrain sert à sélectionner une PAC dont la courbe couvre 80–100% des besoins à Tbase.
DJU = Σ max(0, 18°C − T_moy_j)
Somme des écarts entre 18°C et la température moyenne journalière, sur la période de chauffe.
Période : —
DJU estimé : —
T_bivalence = intersection courbe besoins / courbe PAC
En dessous de cette température, la PAC ne couvre plus la totalité des besoins : l'appoint électrique prend le relais.
T_bivalence : — °C
P_bivalence : — kW
Températures
Déperdition : — kW
T° base : — °C
⚠️ Bivalence
—
Documents techniques
Aides financières estimées
Montants des aides par zone et surface
| Zone | Classe | Surface | MPR | CEE | Total |
|---|---|---|---|---|---|
| H1 | BLEU | < 70 m² | 5 000 | 4 095 | 9 095 |
| H1 | BLEU | 70-90 m² | 5 000 | 5 733 | 10 733 |
| H1 | BLEU | > 90 m² | 5 000 | 8 190 | 13 190 |
| H1 | JAUNE | < 70 m² | 4 000 | 4 095 | 8 095 |
| H1 | JAUNE | 70-90 m² | 4 000 | 5 733 | 9 733 |
| H1 | JAUNE | > 90 m² | 4 000 | 8 190 | 12 190 |
| H1 | VIOLET | < 70 m² | 3 000 | 2 424 | 5 424 |
| H1 | VIOLET | 70-90 m² | 3 000 | 3 394 | 6 394 |
| H1 | VIOLET | > 90 m² | 3 000 | 4 848 | 7 848 |
| H1 | ROSE | < 70 m² | — | 2 424 | 2 424 |
| H1 | ROSE | 70-90 m² | — | 3 394 | 3 394 |
| H1 | ROSE | > 90 m² | — | 4 848 | 4 848 |
| H2 | BLEU | < 70 m² | 5 000 | 3 413 | 8 413 |
| H2 | BLEU | 70-90 m² | 5 000 | 4 778 | 9 778 |
| H2 | BLEU | > 90 m² | 5 000 | 6 825 | 11 825 |
| H2 | JAUNE | < 70 m² | 4 000 | 3 413 | 7 413 |
| H2 | JAUNE | 70-90 m² | 4 000 | 4 778 | 8 778 |
| H2 | JAUNE | > 90 m² | 4 000 | 6 825 | 10 825 |
| H2 | VIOLET | < 70 m² | 3 000 | 2 020 | 5 020 |
| H2 | VIOLET | 70-90 m² | 3 000 | 2 828 | 5 828 |
| H2 | VIOLET | > 90 m² | 3 000 | 4 040 | 7 040 |
| H2 | ROSE | < 70 m² | — | 2 020 | 2 020 |
| H2 | ROSE | 70-90 m² | — | 2 828 | 2 828 |
| H2 | ROSE | > 90 m² | — | 4 040 | 4 040 |
| H3 | BLEU | < 70 m² | 5 000 | 2 389 | 7 389 |
| H3 | BLEU | 70-90 m² | 5 000 | 3 344 | 8 344 |
| H3 | BLEU | > 90 m² | 5 000 | 4 778 | 9 778 |
| H3 | JAUNE | < 70 m² | 4 000 | 2 389 | 6 389 |
| H3 | JAUNE | 70-90 m² | 4 000 | 3 344 | 7 344 |
| H3 | JAUNE | > 90 m² | 4 000 | 4 778 | 8 778 |
| H3 | VIOLET | < 70 m² | 3 000 | 1 414 | 4 414 |
| H3 | VIOLET | 70-90 m² | 3 000 | 1 980 | 4 980 |
| H3 | VIOLET | > 90 m² | 3 000 | 2 828 | 5 828 |
| H3 | ROSE | < 70 m² | — | 1 414 | 1 414 |
| H3 | ROSE | 70-90 m² | — | 1 980 | 1 980 |
| H3 | ROSE | > 90 m² | — | 2 828 | 2 828 |
