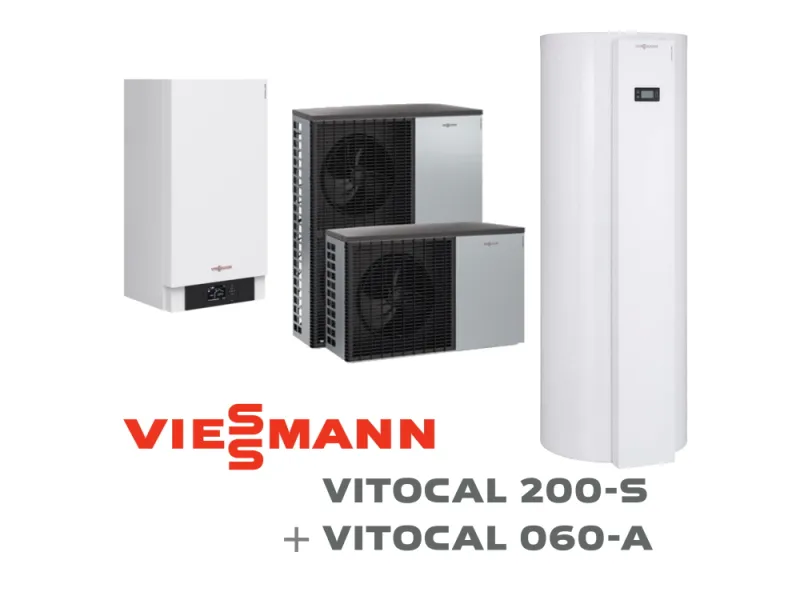

Installation de Pompe à chaleur VIESSMANN VITOCAL 200-S AWB-M-E - 201.D13 - 12kW + Ballon thermodynamique Vitocal 060-A 254 litres
Installation de Pompe à chaleur VIESSMANN VITOCAL 200-S AWB-M-E - 201.D13- 12kW + Ballon thermodynamique Vitocal 060-A 254 litres
Composition détaillé :
Qté
Désignation composant
1 x
1 x
Référence :[ VITOCAL 200-S - 201.D13- 12kW ]
Pompe à chaleur chauffage seul split VIESSMANN Vitocal 200-S - 12kWPompe à chaleur chauffage seul split VIESSMANN VITOCAL 200S 201.D13 12kW
- Puissance nominale 12,00kW, (variable de 5,00 à 13,70 kW)
- Compatible avec l'autoconsommation d'électricité verte générée par une installation photovoltaïque
- Température :de départ maximale jusqu'à 55°C pour une température extérieure de -15°C
- Solution idéale pour le remplacement de chaudière
- Produit de haute qualité au design épuré - Made in Germany
 | 201.D13 AWB-M-E | |
| Puissance (1) (+7°C ext, 35°C eau) min - nom - max | kW | 5,0 / 12,0 / 13,7 |
| Puissance absorbée (7°C ext/35°C eau) | kW | 1,66 |
| COP(1) (7°C ext/35°C eau) | 4,72 | |
| Rendement saisonnier (ηs) (2)/ SCOP (35°C eau) | % / - | 175 / 4,45  |
| Rendement saisonnier (ηs) (2)/ SCOP (55°C eau) | % / - | 130 / 3,32 |
| Puissance (-7°C ext, 35°C eau) / (-7°C ext, 65°C eau) | kW | 8,83 / 8,91 |
| Puissance (-15°C ext, 35°C eau) / (-15°C ext, 65°C eau) | kW | NC / NC |
| Plages de fonctionnement (température extérieure) | °C | -20 / +35 |
| Température de départ d’eau maximum | °C | +60 |
| Unité intérieure | ||
| Dimensions (H x L x P) | mm | 880 x 450 x 370 |
| Puissance acoustique / Pression acoustique à 1m | dB(A) | 39 / NC |
| Poids net | kg | 45 |
| Vase d’expansion | l | NC |
| Unité extérieur | ||
| Dimensions (H x L x P) | mm | 1377 x 1109 x 546 |
| Puissance acoustique / Pression acoustique à 4 m | dB(A) | 60 /40 |
| Poids net | kg | 137 |
| Données frigorifiques | ||
| Diamètre des tuyauteries frigorifiques (Liq - Gaz) | Pouce | NC / NC |
| Longueur mini / Longueur maxi / Dénivelé maxi | m | 3 / 30 / NC |
| Fluide / Charge initiale de réfrigérant | - / kg | R410A /3,6 |
| PRP (Pouvoir de Réchauffement Planétaire) / Tonne équivalent C02 | - / t | 1924 / 6,9 |
| Donnée hydraulique | ||
| Débit d’eau nominal | l/m | 23,3 |
| Diamètre départ/retour circuit de chauffage | mm | NC |
| Donnée électrique | ||
| Alimentation | V~50Hz | 230V – 1P+N+T |
| Calibre disjoncteur unité extérieur | A | 25 |
(1) Selon EN14511:2013, prenant en compte les dégivrages le cas échéant. (2) Selon directive Eco-design 2009/125/EC et règlements ErP lot1 813/2013 et étiquetage lot 1 811/2013 .
1 x
1 x
Référence :[ Vitocal 060 - 254 ]
Ballon thermodynamique VITOCAL 060-A pour installation sur air extérieur ou air ambiant 254 litresBallon thermodynamique pour installation sur air extérieur ou air ambiant
- Mise en service facile avec une unité préassemblée et des commandes préréglées
- Niveau sonore comparable à un appareil ménager
- Module de commande intuitif et facile à utiliser
- Chauffage de l’eau jusqu‘à 62°C via la pompe à chaleur et fonctionnement jusqu‘à une température extérieure de -5°C
- Fonction Boost : eau chaude sanitaire rapidement disponible grâce à l‘enclenchement de la résistance électrique
- Fonction Smart : production de l‘eau chaude sanitaire en fonction des habitudes de consommation journalières de l‘usager garantissant un maximum de confort et d‘économies
- Fonction Night : mode maximisant le fonctionnement en heures creuses et conforme au Titre V de la RT 2012 permettant d‘optimiser le calcul réglementaire
- SmartGrid : compatible avec l’autoconsommation de courant photovoltaïque
- VITOCAL
- Capacité du ballon d’eau chaude sanitairel254
- Puissance électrique maxi absorbée (à 55°C)kW2,25
- Type alimentation électriqueV~50Hz230V – 1P+N+T
- Type d'appoint Appoint électrique
- Poids à videkg110
- Dimensions Diamètre (Ø) x Profondeur x HauteurmmØ631 x 734 x 1755
- COP e (en air ambiant à 15°C)* 3,5
- Puissance acoustique air ambiant / air extérieurdB(A)50 / 56
- Temps de chauffe (th) (en air ambiant à 15°C) 7h45
- COP pivot RT 2012 (en air extérieur) 3,42
- Classe d’efficacité énergétique A+
- Indice d’efficacité énergétique 149
**En fonctionnement sur air ambiant
1 x
1 x
Référence :[ Pose_PAC_1 ]
Forfait installation de Pompe à chaleurPose et mise en service France et Luxembourg :
- Dépose, pose, réglage et mise en service. France et Luxembourg.
- Montage des dossiers d'aides MaPrimRénov' et CEE pour la France le cas échéant
- Montage des dossiers d'aides 'Klimabonus, Enoprimes, Fonds Nova Naturstroum pour le Luxembourg le cas échéant
Accessoires nécessaires à l’installation :
- Supports groupe extérieur
- Tube PER / Multicouche / Cuivre
- Vanne d’arrêt
- Clapets anti retour
- Purgeurs automatique
- Groupe de charge et de sécurité
- Raccords divers et petits consommables
- Liaison Frigorifique isolée
- Commande par thermostat-radio
- Circulateur de zone
- Vase d'expansion
- Bouteille de mélange
- Additif X100
- Filtre anti-boue
- Dégazeur à micro-bulles
- Tableau et protection électrique individuelle
- Vidange du circuit de chauffage
- Désembouage du circuit radiateur ou plancher chauffant et remplissage avec additif
- Démontage de l'ancien système de chauffage (Chaudière, pompe à chaleur)
- Enlèvement et recyclage de l'ancien système de chauffage (Sur demande du client)
- Perçage des différents murs (épaisseur maxi 35cm)
- Pose du groupe extérieur
- Fixation et installation du module extérieur / intérieur
- Passage des liaisons (hydrauliques et frigorifiques)
- Découpe et repiquage sur installation de chauffage
- Pose des différents éléments nécessaires au fonctionnement de l’installation
- Raccordement (Hydraulique, frigorifique et électrique)
- Mise en eau
- Rebouchage murs et cloisons (enduit, mousse expansive, isolant)
- Intervention de nos techniciens sans sous traitance.
- Employé agréé qualipac + employé plomberie / électricité.
- Contrôle général de l’installation
- Contrôle du circuit électrique (Bon serrage des câbles, conformité de l’installation)
- Contrôle du circuit hydraulique (Vérification de la pression et du débit d’eau)
- Contrôle de l’étanchéité du circuit frigorifique (mise sous pression, tirage au vide)
- Contrôle du bon fonctionnement de la régulation
- Mesure des températures d’échanges
- Mise en route de l’installation et contrôle du bon fonctionnement
- Réglage des paramètres d’utilisation
- Rappel des fonctions utilisateurs
- Fourniture et installation de pompe de relevage (option à cocher)
- Réalisation de saignées pour dissimuler les liaisons (option sur devis)
- Perçage de murs spécifiques (épaisseur, murs en paille, ...)
- Déplacement d'encombrant
- Création de tranchée
Par la présente liste, le client est assuré de la mise en place des éléments nécessaires à l’installation d’une pompe à chaleur. Selon les référentiels Qualipac et les recommandations fabricants.
Toute intervention sur le portage de la connexion internet et / ou du routeur fera l'objet d'un devis (Windows 10 minimum requis)
Pour toutes demandes hors « forfait » nos techniciens établiront un devis au client.
1 x
1 x
Référence :[ MES ]
Validation technique à domicileVALIDATION TECHNIQUE D'INSTALLATION DE POMPE A CHALEUR
Validation technique d'un technicien avec déplacement sur site.
Analyse de documents, photos et visite du site :
- Vérification du type de chauffage existant (chaudière, poêle à bois, etc.).
- Vérification de l’isolation de la maison.
- Vérification de l’accès à la chaufferie.
- Vérification de l’état du tableau électrique (présence de protection, etc.) et du type d’abonnement (triphasé, monophasé).
- Calcul avec la consommation du client.
- Calcul avec les surfaces et le type d’isolation.
- Dimensionnement de la pompe à chaleur.
- Choix du type de fonctionnement (relève de chaudière ou intégralité de chauffage)
- Implantation des unités intérieures/extérieures sur le plan de la maison.
- Rédaction du détail technique récapitulant le détail du matériel installé, les étapes de l’installation, les informations importantes pour le client (augmentation abonnement électrique, etc.).
- Annotation des éléments principaux sur le document VT (type de produit, puissance, etc.).
- Préparation de la commande du matériel qui sera transmis au fournisseur.
- Mise en forme du dossier client dans le serveur (création de sous dossier, rangement des documents)
- Envoi du retour technique au client par mail (avec photomontage si besoin, plan, documentation du matériel, etc.).
