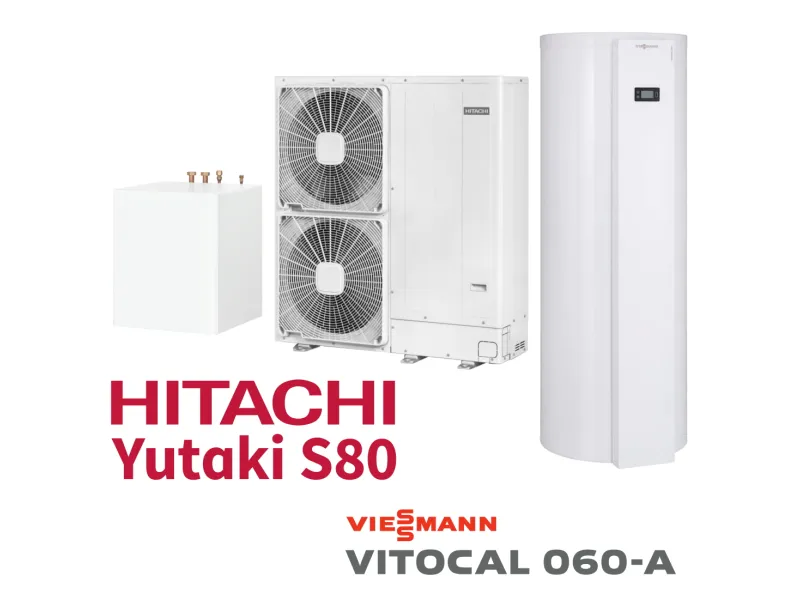

Installation de Pompe à chaleur HITACHI Yutaki S80 XRWH-6.0NFE 16 kW TRIPHASE + Ballon thermodynamique Vitoca 060- 254 litres
Installation de Pompe à chaleur HITACHI Yutaki S80 XRWH-6.0NFE 16 kW TRIPHASE + Ballon thermodynamique Vitoca 060- 254 litres
Composition détaillé :
Qté
Désignation composant
1 x
1 x
Référence :[ HITACHI S80-6 TRI ]
Pompe à chaleur chauffage seul split HITACHI S80-6 16kW TRIPHASEPour la rénovation
et le neuf
Chauffage et eau chaude sanitaire (intégrée ou déportée), Pompe à chaleur air/eau bibloc.
UN ENGAGEMENT ÉCO-RESPONSABLE
Grâce à son système thermodynamique, la PAC Yutaki produit plus d’énergie qu’elle n’en consomme.
UNE TECHNOLOGIE PERFORMANTE !
Silencieuses et compactes, les PAC représentent à ce jour
la technologie la plus performante pour équiper votre maison.
modèles disponibles :
- 11kW, 14kW et 16kW en monophasé ou triphasé avec R410A + R134A
Existe en version split Chauffage seul et version et Combi (avec production d'ECS)
Hitachi a pensé simplicité ! Vous apprécierez :- 11kW, 14kW et 16kW en monophasé ou triphasé avec R410A + R134A
Existe en version split Chauffage seul et version et Combi (avec production d'ECS)
- La nouvelle interface intuitive.
- Les programmations horaires.
- Le réglage de vos températures d’ambiance et d’eau chaude sanitaire.
- Les programmations horaires.
- La gestion du chauffage de votre piscine.
- La consommation électrique réduite en mode veille.
- La gestion de la relève de votre chaudière.
- L’interface de régulation qui est déportable en ambiance (filaire).
- Uninté intérieure
- YUTAKI S80RWH-6.0NFE
- YUTAKI S80 COMBIRWH-6.0NFWE
- Puissance nom / max (-7°C ext / 65°C eau)kW16 / 16
- Puissance nom / max (7°C ext / 35°C eau)kW16,0 / 17,8
- Puissance nom / max (-7°C ext / 65°C eau)kW16,0 / 16,0
- Puissance nom / max (-15°C ext / 65°C eau)kW16
- Poids net S80 / S80 Combikg136 / 146
- Poids net ballon à vide (200 L / 260 L) S80 Combikg62 / 81
- Dimensions (H x L x P) S80 mm 751 x 600 x 623
- Dimensions avec ballon intégré S80 Combi 200 L / 260 L (H x L x P) mm 1980 x 600 x 648 / 2289 x 600 x 648
- Niveau de puissance sonoredB(A)58
- Vase d’expansionL12
- Débit d’eau (min - nom – max) S80m3/h1,2 - 1,83 - 3,2
- S80 Combim3/h1,2 - 1,83 - 2,7
- Volume minimum de l’installationL50
- Alimentation 400V / 3Ph / 50Hz
- Intensité max S80 / S80 Combi (avec résistances ballon)A10 / 24
- Section câble (mm²) / longueur max (m)S805 x 1,5 / 22
- S80 Combi5 x 4 / 26
- Raccordements hydrauliques chauffage (vannes fournies mâle/mâle)pouce1"1/4 femelle
- Raccordements hydrauliques ECS S80 Combipouce3/4" mâle
- Plage de température de sortie d’eau chauffage°C20°C / 80°C
- Plage de température de sortie d’eau ECS S80 Combi°C30°C / 75°C
- Température maximale de sortie d’eau°C80°C jusqu'à -20°C extérieur
- Charge initiale de réfrigérant préchargé pour 15mkg1,9
- Charge additionnelle (>15m et < 75m)g/m60
- Fluide frigorigène R134A
- Compresseur SCROLL
- Unité extérieure
- GROUPE EXTÉRIEUR PREMIUMRAS-6WHNPE
- Puissance absorbée nominale (7°C ext / 35°C eau)kW3,5
- COP 4,57
- Efficacité énergétique saisonnière ηs (35°C eau / 55°C eau) (1) %152 (A++) / 127 (A++)
- Efficacité énergétique saisonnière ηwh (200 L cycle L / 260 L cycle XL) (1)%129 (A+) / 133 (A+)
- Niveau de puissance sonoredB(A)64
- Débit d’airm3/h6000
- Dimensions (H x L x P)mm1380 x 950 x 370
- Poids netkg103
- Alimentation 400V / 3Ph / 50Hz
- Intensité maxA16
- Section câble (mm²) / longueur max (m)mm²/m5 x 1,5 / 14
- Liaison Int / Ext (blindée)mm22 x 0,75
- Diamètre des tuyauteries frigorifiques (Liq - Gaz)pouce3/8" - 5/8"
- Longueur / Dénivelé maxim75 - 20
- Charge initiale de réfrigérant préchargé pour 15mkg3,4
- Charge additionnelle (>15m et < 75m)g/m60
- Plages de fonctionnement°CChauffage (-25 / +25) // ECS (-25 / +35)
- Fluide frigorigène R410A
- Compresseur SCROLL
(1) Selon EN14511:2013, prenant en compte les dégivrages le cas échéant. (2) Selon directive Eco-design 2009/125/EC et règlements ErP lot1 813/2013 et étiquetage lot 1 811/2013 .
1 x
1 x
Référence :[ Vitocal 060 - 254 ]
Ballon thermodynamique VITOCAL 060-A pour installation sur air extérieur ou air ambiant 254 litresBallon thermodynamique pour installation sur air extérieur ou air ambiant
- Mise en service facile avec une unité préassemblée et des commandes préréglées
- Niveau sonore comparable à un appareil ménager
- Module de commande intuitif et facile à utiliser
- Chauffage de l’eau jusqu‘à 62°C via la pompe à chaleur et fonctionnement jusqu‘à une température extérieure de -5°C
- Fonction Boost : eau chaude sanitaire rapidement disponible grâce à l‘enclenchement de la résistance électrique
- Fonction Smart : production de l‘eau chaude sanitaire en fonction des habitudes de consommation journalières de l‘usager garantissant un maximum de confort et d‘économies
- Fonction Night : mode maximisant le fonctionnement en heures creuses et conforme au Titre V de la RT 2012 permettant d‘optimiser le calcul réglementaire
- SmartGrid : compatible avec l’autoconsommation de courant photovoltaïque
- VITOCAL
- Capacité du ballon d’eau chaude sanitairel254
- Puissance électrique maxi absorbée (à 55°C)kW2,25
- Type alimentation électriqueV~50Hz230V – 1P+N+T
- Type d'appoint Appoint électrique
- Poids à videkg110
- Dimensions Diamètre (Ø) x Profondeur x HauteurmmØ631 x 734 x 1755
- COP e (en air ambiant à 15°C)* 3,5
- Puissance acoustique air ambiant / air extérieurdB(A)50 / 56
- Temps de chauffe (th) (en air ambiant à 15°C) 7h45
- COP pivot RT 2012 (en air extérieur) 3,42
- Classe d’efficacité énergétique A+
- Indice d’efficacité énergétique 149
**En fonctionnement sur air ambiant
1 x
1 x
Référence :[ Pose_PAC_1 ]
Forfait installation de Pompe à chaleurPose et mise en service France et Luxembourg :
- Dépose, pose, réglage et mise en service. France et Luxembourg.
- Montage des dossiers d'aides MaPrimRénov' et CEE pour la France le cas échéant
- Montage des dossiers d'aides 'Klimabonus, Enoprimes, Fonds Nova Naturstroum pour le Luxembourg le cas échéant
Accessoires nécessaires à l’installation :
- Supports groupe extérieur
- Tube PER / Multicouche / Cuivre
- Vanne d’arrêt
- Clapets anti retour
- Purgeurs automatique
- Groupe de charge et de sécurité
- Raccords divers et petits consommables
- Liaison Frigorifique isolée
- Commande par thermostat-radio
- Circulateur de zone
- Vase d'expansion
- Bouteille de mélange
- Additif X100
- Filtre anti-boue
- Dégazeur à micro-bulles
- Tableau et protection électrique individuelle
- Vidange du circuit de chauffage
- Désembouage du circuit radiateur ou plancher chauffant et remplissage avec additif
- Démontage de l'ancien système de chauffage (Chaudière, pompe à chaleur)
- Enlèvement et recyclage de l'ancien système de chauffage (Sur demande du client)
- Perçage des différents murs (épaisseur maxi 35cm)
- Pose du groupe extérieur
- Fixation et installation du module extérieur / intérieur
- Passage des liaisons (hydrauliques et frigorifiques)
- Découpe et repiquage sur installation de chauffage
- Pose des différents éléments nécessaires au fonctionnement de l’installation
- Raccordement (Hydraulique, frigorifique et électrique)
- Mise en eau
- Rebouchage murs et cloisons (enduit, mousse expansive, isolant)
- Intervention de nos techniciens sans sous traitance.
- Employé agréé qualipac + employé plomberie / électricité.
- Contrôle général de l’installation
- Contrôle du circuit électrique (Bon serrage des câbles, conformité de l’installation)
- Contrôle du circuit hydraulique (Vérification de la pression et du débit d’eau)
- Contrôle de l’étanchéité du circuit frigorifique (mise sous pression, tirage au vide)
- Contrôle du bon fonctionnement de la régulation
- Mesure des températures d’échanges
- Mise en route de l’installation et contrôle du bon fonctionnement
- Réglage des paramètres d’utilisation
- Rappel des fonctions utilisateurs
- Fourniture et installation de pompe de relevage (option à cocher)
- Réalisation de saignées pour dissimuler les liaisons (option sur devis)
- Perçage de murs spécifiques (épaisseur, murs en paille, ...)
- Déplacement d'encombrant
- Création de tranchée
Par la présente liste, le client est assuré de la mise en place des éléments nécessaires à l’installation d’une pompe à chaleur. Selon les référentiels Qualipac et les recommandations fabricants.
Toute intervention sur le portage de la connexion internet et / ou du routeur fera l'objet d'un devis (Windows 10 minimum requis)
Pour toutes demandes hors « forfait » nos techniciens établiront un devis au client.
1 x
1 x
Référence :[ MES ]
Validation technique à domicileVALIDATION TECHNIQUE D'INSTALLATION DE POMPE A CHALEUR
Validation technique d'un technicien avec déplacement sur site.
Analyse de documents, photos et visite du site :
- Vérification du type de chauffage existant (chaudière, poêle à bois, etc.).
- Vérification de l’isolation de la maison.
- Vérification de l’accès à la chaufferie.
- Vérification de l’état du tableau électrique (présence de protection, etc.) et du type d’abonnement (triphasé, monophasé).
- Calcul avec la consommation du client.
- Calcul avec les surfaces et le type d’isolation.
- Dimensionnement de la pompe à chaleur.
- Choix du type de fonctionnement (relève de chaudière ou intégralité de chauffage)
- Implantation des unités intérieures/extérieures sur le plan de la maison.
- Rédaction du détail technique récapitulant le détail du matériel installé, les étapes de l’installation, les informations importantes pour le client (augmentation abonnement électrique, etc.).
- Annotation des éléments principaux sur le document VT (type de produit, puissance, etc.).
- Préparation de la commande du matériel qui sera transmis au fournisseur.
- Mise en forme du dossier client dans le serveur (création de sous dossier, rangement des documents)
- Envoi du retour technique au client par mail (avec photomontage si besoin, plan, documentation du matériel, etc.).
