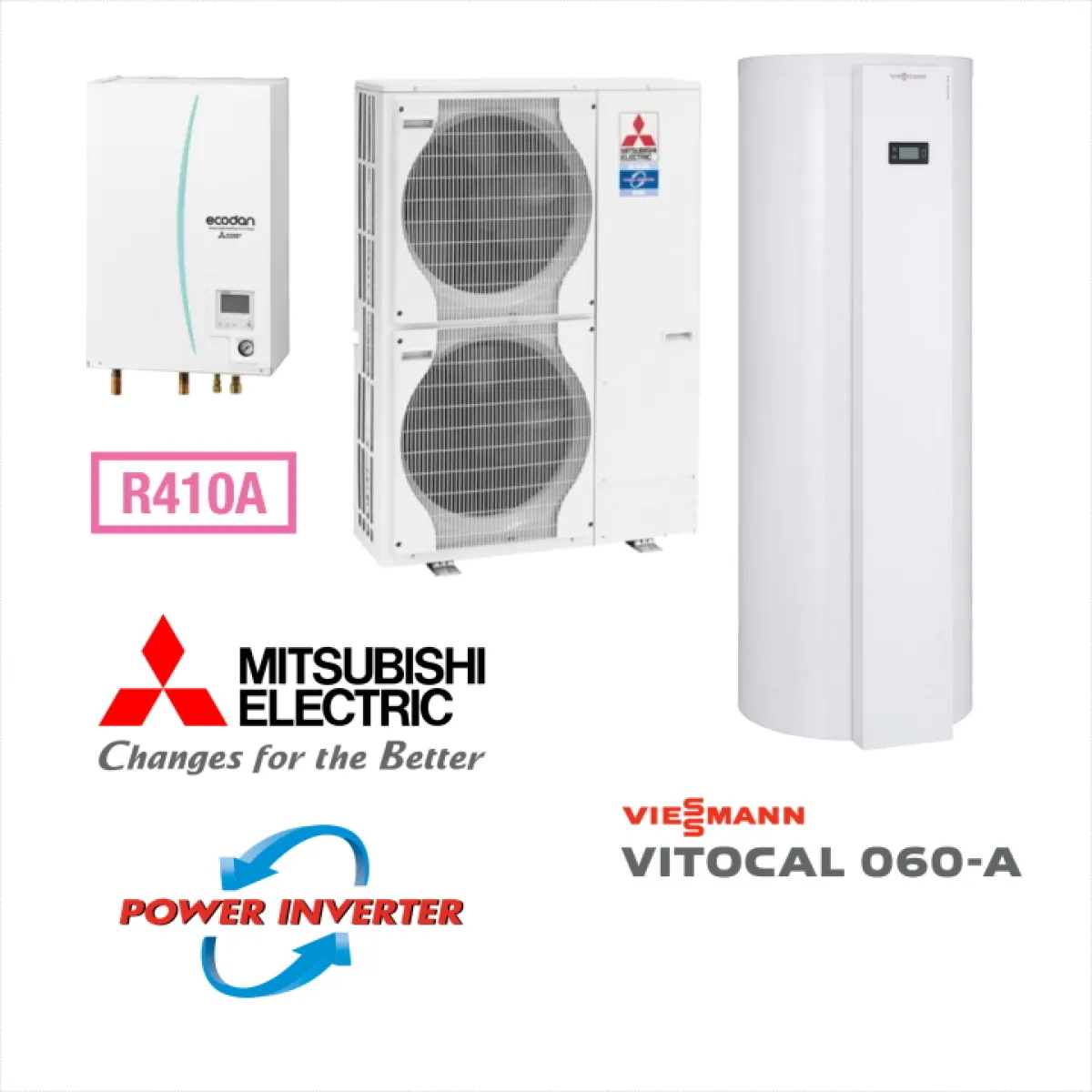

Installation de Pompe à chaleur Mitsubishi ECODAN Hydrobox 16 kW + Ballon thermodynamique Vitocal 060- 254 litres

Référence :[ Power Inverter 16 ]

Pompe à chaleur Mitsubishi Power Inverter 16

+ PERFORMANCE ET CONFORT

• Température de sortie d’eau jusqu’à 60°C, même à -3°C extérieur, sans appoint électrique
• COP chauffage jusqu’à 4,20 (modèle 22kW, à A7W35)
• COP ECS jusqu’à 3,25 (ηwh : 138%) pour la 16 kW
• Rafraîchissement de série, avec tuyauterie isolée et bac à condensats intégré

+ FLEXIBILITÉ ET FACILITÉ D’INSTALLATION

• Longueur de tuyauterie jusqu’à 75/80 m selon modèles
• Dénivelé jusqu’à 30 m
• Module duo : plusieurs capacités de ballon disponibles suivant le besoin : 200 L ou 300 L (pour 16 kW)
• Compacité des modules : hauteurs respectives de 1,6 m et 2,05 m

+ UNE FIABILITÉ GARANTIE

• Eléments de protection intégrés de série : filtre à tamis, débitmètre électronique, soupapes de sécurité chauffage & ECS (sur modèle Duo), vase d’expansion*, etc.

+ UNE RÉGULATION INTELLIGENTE

• Télécommande déportable en ambiance, avec :
  • écran LCD rétro-éclairé
  • sonde de température d’ambiance intégrée
  • affichage textes + pictogrammes pour une utilisation simple et intuitive

• 3 modes de régulation chauffage :
  • température d’eau fixe
  • loi d’eau simple ou écrêtée (temp. départ automatique selon temp. extérieure)
  • mode auto-adaptatif (temp. départ automatique selon consigne d’ambiance choisie)

• Plusieurs possibilités de gestion, de série, selon configuration : relève chaudière / 1 ou 2 zone(s) / production ECS / système réversible / compatible «Smart Grid» et / ou EJP / etc...
• Mode vacances / Séchage de dalle / Désinfection thermique
• Programmation standard ou été / hiver du chauffage / ECS / rafraîchissement
• Assistant de MES (1) : gain de temps
• Suivi des consommations énergétiques (par mode) de série
• Gestion de la PAC à distance en option via l’application MELCloud
• Carte SD livrée avec le module, permettant une mise en service et un diagnostic simplifiés

• MITSUBISHI Power Inverter 16
• Puissance (1) (+7°C ext, 35°C eau) min - nom - maxkW5,80 – 16,00 – 17,30
• Puissance absorbée (1) (+7°C ext, 35°C eau)kW3,9
• COP (1) (+7°C ext, 35°C eau, selon EN14511)-4,1
• Rendement saisonnier (ηs) (2)/ SCOP (35°C eau)% / -168 / 4,18
• Rendement saisonnier (ηs) (2) / SCOP (55°C eau)% / -127 / 3,24
• Puissance (-7°C ext, 35°C eau) / (-7°C ext, 45°C eau)kW11,20 / 11,20
• Puissance (-15°C ext, 35°C eau) / (-15°C ext, 45°C eau)kW9,6 / 9,40
• Plage fonctionnement garantie (T° ext)°C-20 / +35
• Température de départ d’eau maximum°C60
• Module hydraulique
• Dimensions Hauteur x Largeur x Profondeurmm800 x 530 x 360
• Puissance acoustique (3) / Pression acoustique à 1m (4)dB(A)40 / 28
• Poids net à videkg48
• Volume du vase d’expansionl10
• Appoint électriquekW2+4 / 3 étages
• Unité extérieure
• Dimensions Hauteur x Largeur x Profondeurmm1350 x 950 x 360
• Puissance acoustique (3) / Pression acoustique à 1m (4)dB(A)72 / 54
• Poids netkg118
• Données frigorifiques
• Diamètre liquide / Diamètre gazPouce3/8 Flare – 5/8 Flare
• Longueur mini / longueur maxi / dénivelé maxim2 / 75 / 30
• Fluide / Longueur préchargée / Précharge- / m / kgR410A / 10 /4,6
• PRP (Pouvoir de Réchauffement Planétaire) / Tonne équivalent C02- / t2088 /9,61
• Données hydrauliques
• Débit d’eau nominall/min27,7
• Diamètre départ / retour circuit chauffagemmG1/G1
• Données électriques
• Type alimentation électriqueV~50Hz230V – 1P+N+T
• Calibre disjoncteur unité extérieure / Appoint électriqueA32 / 32

Référence :[ Vitocal 060 - 254 ]

Ballon thermodynamique VITOCAL 060-A pour installation sur air extérieur ou air ambiant 254 litres
Ballon thermodynamique pour installation sur air extérieur ou air ambiant

• Mise en service facile avec une unité préassemblée et des commandes préréglées
• Niveau sonore comparable à un appareil ménager
• Module de commande intuitif et facile à utiliser
• Chauffage de l’eau jusqu‘à 62°C via la pompe à chaleur et fonctionnement jusqu‘à une température extérieure de -5°C
• Fonction Boost : eau chaude sanitaire rapidement disponible grâce à l‘enclenchement de la résistance électrique
• Fonction Smart : production de l‘eau chaude sanitaire en fonction des habitudes de consommation journalières de l‘usager garantissant un maximum de confort et d‘économies
• Fonction Night : mode maximisant le fonctionnement en heures creuses et conforme au Titre V de la RT 2012 permettant d‘optimiser le calcul réglementaire
• SmartGrid : compatible avec l’autoconsommation de courant photovoltaïque

• VITOCAL
• Capacité du ballon d’eau chaude sanitairel254
• Puissance électrique maxi absorbée (à 55°C)kW2,25
• Type alimentation électriqueV~50Hz230V – 1P+N+T
• Type d'appoint Appoint électrique
• Poids à videkg110
• Dimensions Diamètre (Ø) x Profondeur x HauteurmmØ631 x 734 x 1755
• COP e (en air ambiant à 15°C)*  3,5
• Puissance acoustique air ambiant / air extérieurdB(A)50 / 56
• Temps de chauffe (th) (en air ambiant à 15°C) 7h45
• COP pivot RT 2012 (en air extérieur)  3,42
• Classe d’efficacité énergétique A+
• Indice d’efficacité énergétique 149

^* Selon CDC LCIE 103-15/B
^**En fonctionnement sur air ambiant

Référence :[ Pose_PAC_1 ]

Forfait installation de Pompe à chaleur

Pose et mise en service  France et Luxembourg :

• Dépose, pose, réglage et mise en service. France et Luxembourg.
• Montage des dossiers d'aides MaPrimRénov' et CEE pour la France le cas échéant

• Montage des dossiers d'aides 'Klimabonus, Enoprimes, Fonds Nova Naturstroum pour le Luxembourg le cas échéant


Accessoires nécessaires à l’installation :

• Supports groupe extérieur

Matériels inclus dans le forfait :

• Tube PER / Multicouche / Cuivre
• Vanne d’arrêt
• Clapets anti retour
• Purgeurs automatique
• Groupe de charge et de sécurité
• Raccords divers et petits consommables
• Liaison Frigorifique isolée
• Commande par thermostat-radio
• Circulateur de zone
• Vase d'expansion
• Bouteille de mélange
• Additif X100
• Filtre anti-boue
• Dégazeur à micro-bulles

Electricité :

• Tableau et protection électrique individuelle

Main d'œuvre :

• Vidange du circuit de chauffage
• Désembouage du circuit radiateur ou plancher chauffant et remplissage avec additif
• Démontage de l'ancien système de chauffage (Chaudière, pompe à chaleur)
• Enlèvement et recyclage de l'ancien système de chauffage (Sur demande du client)
• Perçage des différents murs (épaisseur maxi 35cm)
• Pose du groupe extérieur
• Fixation et installation du module extérieur / intérieur
• Passage des liaisons (hydrauliques et frigorifiques)
• Découpe et repiquage sur installation de chauffage
• Pose des différents éléments nécessaires au fonctionnement de l’installation
• Raccordement (Hydraulique, frigorifique et électrique)
• Mise en eau
• Rebouchage murs et cloisons (enduit, mousse expansive, isolant)
• Intervention de nos techniciens sans sous traitance.
• Employé agréé qualipac + employé plomberie / électricité.

Mise en service :

• Contrôle général de l’installation
• Contrôle du circuit électrique (Bon serrage des câbles, conformité de l’installation)
• Contrôle du circuit hydraulique (Vérification de la pression et du débit d’eau)
• Contrôle de l’étanchéité du circuit frigorifique (mise sous pression, tirage au vide)
• Contrôle du bon fonctionnement de la régulation
• Mesure des températures d’échanges
• Mise en route de l’installation et contrôle du bon fonctionnement
• Réglage des paramètres d’utilisation
• Rappel des fonctions utilisateurs

Non compris dans le forfait :

• Fourniture et installation de pompe de relevage (option à cocher)
• Réalisation de saignées pour dissimuler les liaisons (option sur devis)
• Perçage de murs spécifiques (épaisseur, murs en paille, ...)
• Déplacement d'encombrant
• Création de tranchée

La liste des matériels et accessoires est donnée à titre indicatif. Si l’installation ne nécessite pas certains de ces éléments cités ci-dessus cette liste n'est pas contractuelle et ne feront pas l'objet de retour ou de du.

Par la présente liste, le client est assuré de la mise en place des éléments nécessaires à l’installation d’une pompe à chaleur. Selon les référentiels Qualipac et les recommandations fabricants.

Toute intervention sur le portage de la connexion internet et / ou du routeur fera l'objet d'un devis (Windows 10 minimum requis)

Pour toutes demandes hors « forfait » nos techniciens établiront un devis au client.

Référence :[ MES ]

Validation technique à domicile

VALIDATION TECHNIQUE D'INSTALLATION DE POMPE A CHALEUR

Validation technique d'un technicien avec  déplacement sur site.

Analyse de documents, photos et visite du site :

• Vérification du type de chauffage existant (chaudière, poêle à bois, etc.).
• Vérification de l’isolation de la maison.
• Vérification de l’accès à la chaufferie.
• Vérification de l’état du tableau électrique (présence de protection, etc.) et du type d’abonnement (triphasé, monophasé).

Calcul des déperditions de la maison avec deux méthodes :

• Calcul avec la consommation du client.
• Calcul avec les surfaces et le type d’isolation.
• Dimensionnement de la pompe à chaleur.
• Choix du type de fonctionnement (relève de chaudière ou intégralité de chauffage)
• Implantation des unités intérieures/extérieures sur le plan de la maison.
• Rédaction du détail technique récapitulant le détail du matériel installé, les étapes de l’installation, les informations importantes pour le client (augmentation abonnement électrique, etc.).
• Annotation des éléments principaux sur le document VT (type de produit, puissance, etc.).

Le document VT est transmis à nos équipes  d'installateurs.

• Préparation de la commande du matériel qui sera transmis au fournisseur.
• Mise en forme du dossier client dans le serveur (création de sous dossier, rangement des documents)
• Envoi du retour technique au client par mail (avec photomontage si besoin, plan, documentation du matériel, etc.).
